میکروپایل یا ریز شمع غالبا جزء شمع های حفاری و درجا ، البته با قطر کوچک (عمدتا کمتر از ۳۰۰ میلیمتر) می باشد که اغلب با آرماتور تقویت می گردد.

ادامه مطلب

چشم انداز شرکت مهندسی کاوش ایستا پی مجری خدمات نیلینگ و انکراژ بر اساس تحقق تعهدات زیر برنامه ریزی شده است و تلاش مدیران این شرکت برای رسیدن به این اهداف می باشد.

  • طراحی و اجرای کامل پروژه ها مطابق با آیین نامه ها و رعایت استانداردهای لازم
  • انجام تعهدات قراردادی طبق برنامه زمانبندی مشخص شده
  • شناسایی عوامل ارتقای کیفیت از طراحی تا تحویل پروژه و استفاده مستمر از آن
  • به روز کردن دانش فنی مهندسین و کارکنان و ارتقای مهارت ها ی مرتبط و ارزیای عملکرد آنها
درباره ما

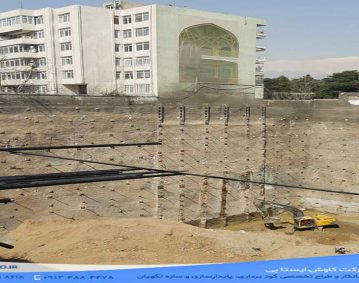

میخ‌کوبی جدار دیوار یا نیلینگ یکی از دیگر شیوه های شایع در بهسازی خاک می باشد و این شیوه با هدف مسلح نمودن برجای توده خاک موجود اجرا می شود این کار با نصب میلگردهای فولادی (Nails) در فاصله های نزدیک به یکدیگر در یک سطح شیب‌دار و یا در محل گودبرداری بشکل قائم و پس از آن پر کردن دوغاب سیمان برای ممانعت از خوردگی میلگردها و انتقال بهتر نیرو صورت می پذیرد.

از آنجا که این شیوه در طول سال‌های گذشته بسیار رواج یافته و یک روش کاربردی محسوب میشود. استفاده از روش نیلینگ در ایران نیز بشکل قبل توجهی توسعه یافته است و یکی از پرکاربردترین روش‌ها بخصوص در ساخت‌وسازهای شهری بشمار می رود.

متد نیلینگ با ایجاد یک سطح مقطع مسلح پایدار می تواند از خاک پشت خود محافظت کند و آن را در جای خود ثابت نگه دارد. میخ‌ها نیز بطور معمول در کشش عمل می‌کنند اما در شرایط ویژه به عملکرد خمشی و برشی آن‌ها نیز توجه می شود .

تاثیر مسلح سازی میخ جهت ارتقاء پایداری دیوار با دو عملکرد زیر بدست می آید:

  • بالا بردن نیروی قائم و به تبع آن بالا بردن مقاومت برشی سطح لغزش در خاک‌های اصطکاک
  • کاستن نیروی رانشی سطح لغزش در خاک‌های اصطکاکی و چسبنده.

بعد از اینکه میلگردهای نیلینگ روی سطح دیواره شیروانی یا گود نصب شدند یک لایه سطحی کم ضخامت سطحی از جمله شاتکریت و تسلیح سبک فولادی به صورت شبکه‌های میلگرد با هدف ممانعت از فرسایش سطحی خاک و بوجود آوردن یک سطح مناسب‌تر برای ساخت‌وساز اجرا می‌گردد . ساخت این دیواره‌ها هدف مهم تری را دنبال می کند و آن ارتقاء راندمان عملکرد سیستم خاک تحکیم یافته بخصوص در قسمتهای نزدیک به دیواره گود و انتقال مناسب تر نیروهای محرک به علامتهای تسلیح می باشد.

نحوه اجرای مراحل نیلینگ

۱.در نخستین مرحله از اجرای نیلینگ بایستی بر اساس قدرت و توانایی خاک به عمق ۱ الی ۲ متر و همین‌طور به عرض کافی خاکبرداری انجام شود . لازم به ذکر است که عرض خاکبرداری شده باید به اندازه ای باشد که بتوان تجهیزات مورد استفاده برای حفاری را بدون مشکل نصب نمود.

۲. در مرحله بعد باید سوراخ های لازم برای نصب میخ‌ها ایجاد شوند. این میخ‌ها شامل دو مدل توپر (که رواج بسیاری دارد) یا توخالی می باشند و برای اینکه میخ‌ها از مقاومت و استحکام لازم برخوردار باشند با استفاده از دوغاب یکسری قطعات بکار گرفته می شود که در فاصله بین دو میخ و دیواره داخلی حفره ها بر روی میخ‌ها قرار داده شده است . در زمان نصب میخ‌ها لوله‌های تزریق را به درون حفره ها هدایت می کنند.

نکته : ممانعت از زنگ زدگی میلگردها کاری بسیار مهم است که باید در این مرحله مورد توجه قرار گیرد که با استفاده از پوشش‌های موج‌دار پلاستیکی از آنها محافظت می شود. این کار سرعت فرسایش میخ‌های استفاده شده را کاهش می دهد و پس از آن حفره ها را با ملات پر می‌ نمایند. در مرحله دوغاب ریزی باید با توجه به فشار جاذبه و یا با فشار بسیار کمی این کار صورت بگیرد.

نکته : بایستی کل سطح خاکبرداری و در بخشهای میانی در محلی که عملیات نیلینگ انجام گرفته است از نوارهای زهکشی ژئوکمپزیت استفاده شود که البته باید نوارهای زهکشی لوله شده را در پاشنه خاکبرداری اولیه برای نصب در مراحل بعدی نگه داری شود. بعلاوه این نوارها لازم است تا انتهای دیواره امتداد بیابند و با انتقال آب به پاشنه، در نهایت آن را توسط پاشنه زهکشی به خارج از خاکریز انتقال دهند.

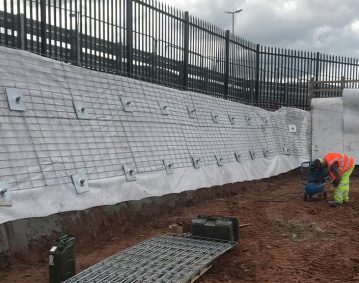

۳. در مرحله سوم باید کار نصب میخ‌ها ودوغاب ریزی اجرا شود که در این مرحله باید تا پیش از مراحل بعدی حفاری پوسته موقت مهاربندی خاک صورت گیرد. از رایج ترین انواع این پوسته‌ها، یک لایه مسلح کننده سبک به همراه لایه شاتکریت که ۱۰۰ میلی‌متر ضخامت دارد. مسلح کننده از شبکه‌ای از سیم‌های جوش داده شده تشکیل شده است که حدودا در میانه ضخامت شاتکریت اجرا می‌گردد، طول این شبکه‌های سیم جوش داده شده بایستی به اندازه باشد که با آن بتوان لااقل یک چشمه کامل شبکه را با شبکه سیم جوش بعدی هم‌پوشانی نمود.
پس از آن صفحات باربری بر روی میخ‌ها بیرون زده از حفره ها گذاشته شده و میخ‌ها با ملایمت و با اندکی فشار به لایه تازه بتن‌ریزی شده متصل می شوند . پس از آن مهره شش وجهی و واشرها بر روی سر میخ‌ها بر صفحه باربر محکم اتصال داده می شوند.

نکته : چنانچه نیاز باشد برای اندازه‌گیری جابه‌جایی و اثبات ظرفیت باربری پیش از فرآیند حفر خاکبرداری بعدی تست هایی روی میخ‌ها انجام می گیرد. پیش از آغاز فرایند بعدی خاکبرداری منطقه بتن پاشی شده بایستی لااقل به مدت ۷۲ ساعت و یا دست یافتن به مقاومت فشاری ۳ روزه ( بعنوان مثال ۱۰٫۵ مگا پاسکال ) به درستی مورد حفاظت قرار گیرد.

۴. لازم است که سطحی که خاکبرداری شده است تراز شود برای این کار نیز مراحل اول تا چهارم برای پایداری خاکریز انجام می شود. در پایان خاکبرداری نوارهـــای زهکشی در پاشنه خاکریز جمـــع می‌گردند و پاشنه زهکــش دیـــواره را می سازند.

۵. در پایان و سرانجام یک لایه پوسته دائمی اجرا می شود که نمای پایانی را بوجود می آورد. امکان دارد پوسته نهایی از بتن درجای مسلح، شاتکریت مسلح و یا پانل‌های بتنی پیش ساخته تشکیل شود. آرماتورهای روکش دائم، همان میلگردهای عادی یا شبکه سیمی جوش داده شده هستند.

انجام پروژه های نیلینگ (nailing) :

گویی رانش خاک از طریق سیستم نیلینگ به خود خاک مهار می­شود. نیلینگ یا میخکوبی بعدها توسط مهندسین آلمانی و فرانسوی در پایدارسازی ترانشه­ها گالری تونلها و کوله پلها به کار گرفته شد.

پس از آن استفاده از نیل ها به طور گسترده در طرح‌های مختلف عمرانی نظیر تثبیت ترانشه‌های خط آهن و بزرگراه‌ها، ساخت سازه‌های نگهبان گودبرداری شده در مناطق شهری جهت احداث ساختمان‌های بلند مرتبه که شامل چندین طبقه در داخل زمین هستند و تثبیت شیب‌های زمین در برابر لغزش‌های احتمالی به کار بسته شد

. نیلینگ دیواره‌ها به معنای تسلیح برجای خاک موجود با نصب میلگردهای فولادی نزدیک به هم (Nail) در یک سطح شیبدار با شیب ملایمی در حدود ۱۰ تا ۲۰ درجه در زیر سطح افق یا در محل گودبرداری و با اجرای از بالا به پایین می‌باشد. در این روش اجرایی، میخها (نیل ها) در هنگام بهره‌برداری تحت تنش‌های کششی قرار گرفته و پایداری دیوار را تامین می‌کنند.

نقاط قوت روش نیلینگ

  • پایدارسازی شیب‌ها، شیروانی‌ها، ترانشه‌ها
  • ارتقاء ظرفیت باربری و کاستن از میزان تغییرشکل‌ها
  • رساندن دست خوردگی خاک به کمترین میزان
  • قابلیت جابجایی تجهیزات در فضای اندک
  • توانایی اصلاح طرح در حین اجرا
  • دگرگونی شکل‌های کم دیوار ( اجرا در کنار سازه‌های حساس به نشست امکانپذیر است )
  • امکان انجام عملیات خاکبرداری و پایدارسازی بصورت همزمان
  • نسبت به سایر روش‌های ساخت بخصوص سازه‌های محافظ گیردار صرف هزینه کمتری را می طلبد.

نقاط ضعف روش نیلینگ

  • در شرایطی که گودبرداری دارای حجم کمی باشد ، هزینه تجهیز و برپایی کارگاه زیاد بوده و مقرون بصرفه نیست .
  • وجود تجهیزات خاص حفاری و نیروی کار متخصص از ملزومات این روش است .
  • انجام این روش آلودگی صوتی بهمراه دارد.
  • برای آغاز کار حتما باید رضایت همسایه مجاور جلب شود.

پیمانکار نیلینگ

پیمانکار نیلینگ شخصی است که عملیات ، طراحی و اجرای نیلینگ را برعهده دارد در پروژه های پایدارسازی به روش نیلینگ را انجام وظیفه می کند ، می تواند پیمانکار نیلینگ یک شرکت تخصصی باشد و یا یک اکیپ باشد که طراحی و ساخت دیوار میخکوبی را بر عهده دارد. همانطور که می دانید طراحی نقشه های نیلینگ ساختمان به عهده پیمانکاری نیلینگ است و آن را به کارفرما تسلیم می کند و کسی که توانایی اجرای آن را دارد شرکت پیمانکار به او واگذار می کند و مدیر پروژه به کارهای آنها نظارت کافی را دارد و کسی که اجرای عملیات نیلینگ را برعهده دارد باید سه سال تجربه کاری داشته باشد.

گواهی نامه ها

  • گواهی نامه صلاحیت گودبرداری نیلینگ
  • نیلینگ گواهی نامه ایزو گودبرداری نیلینگ18001
  • گواهی نامه ایزو گود برداری نیلینگ 14001

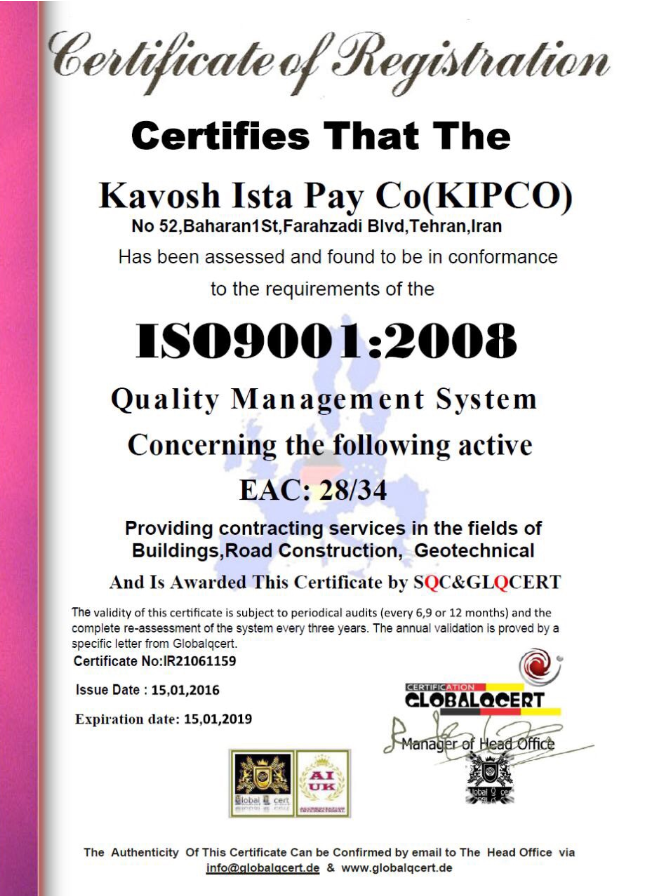

  • نیلینگ گواهی نامه ایزو 9001
